МОНТАЖ И УСТАНОВКА ЛВС

На современном этапе ЛВС (локальная вычислительная сеть) может объединять рабочие места предприятий или целые офисы, расположенных не только в пределах одного здания или территории, но и в разных городах, странах и даже континентах. Эта современная система представляет собой логическую функцию канала передачи цифровых данных. Поэтому проект ЛВС, монтаж, установка которого производится на данном конкретном предприятии, должен позволять создать на нем единое информационное поле, которое даст возможность:

  • наладить быструю доставку документации в разные офисы организации в электронном виде;
  • обеспечить непрерывную коммуникацию при разработке единых проектов на уделенных объектах предприятия;
  • предоставить доступ из различных точек к печатающему устройству по сети;
  • совместного использования дополнительных хранилищ информации, включая архивы;
  • обеспечить использование разных типов накопителей большой емкости, в том числе оптических;
  • использовать возможности ЛВС для совместного доступа в сеть Интернет;
  • обеспечить возможность удаленной коммуникации, в том числе в организации конференций;
  • объединение точек, использующих разные операционные системы типа Microsoft, Apple или LINUX/UNIX для совместной работы и передачи данных;
  • дать возможность удаленного администрирования ЛВС посредством использования сетевых служб.

Обычно при монтаже ЛВС производится прокладка структурированной кабельной системы (СКС). На небольших объектах она прокладывается как отдельная магистраль. На крупных предприятиях ЛВС часто включает в себя беспроводные оптические и кабельные сети, а также радио и другие коммуникативные технологии.

Возможности использования ЛВС

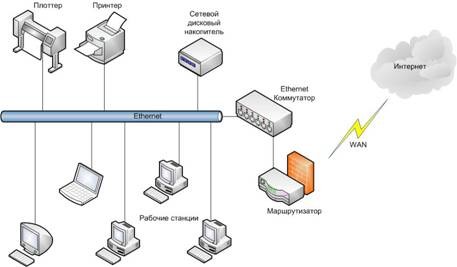

Рис. 1

Рис. 1

На рисунке 1 изображена элементарная (простая) ЛВС, которая проложена на территории офиса, находящегося в одном здании, соединяющая несколько рабочих мест. Она позволяет совместно использовать информационный ресурс из разных удаленных точек. Это позволяет значительно повысить производительность труда на предприятии, за счет передачи данных по электронной почте, использования архивных данных, совместном использовании печатающих устройств, подключенных к сети и других возможностей. Важна возможность взаимодействия и учета в производственных базах данных, где отражается наличие товаров или материалов на складах, каталоги продукции, бухгалтерский учет и многое другое. Именно поэтому такая ЛВС чаще всего монтируется в небольших офисах или на предприятиях.



На рисунке можно увидеть:

  • Коммутатор сети, объединяющий все элементы ЛВС.
  • Маршрутизатор – обеспечивает работу в сети Интернет всем точкам ЛВС, связь с другими устройствами сети. С его помощью обеспечивается защита от проникновения в сеть извне, а также контроль ресурсов, загружаемых сотрудниками офиса. При необходимости некоторые из них можно заблокировать.
  • Сетевой накопитель информации располагается на отдельном ПК или специальном устройстве. Информацию из него могут брать как все пользователи, подключенные к сети, так и определенные их группы с ограниченным доступом.
  • Принтеры, подключенные к сети, могут использовать сотрудники, работающие в разных местах офиса. Их может быть несколько, причем различных типов. Например, принтер для распечатки текста и печатающее устройство для работы с изображениями. Это позволяет удешевить оборудование офиса за счет уменьшения количества принтеров, которые в противном случае должны быть установлены на каждом рабочем месте, а также сэкономить на количестве расходников. Для бесперебойной работы оборудования нужно учитывать трафик, поскольку необходимо точно рассчитать расположение устройств, в некоторых случаях потребуется наличие специального принт-сервера.

lcn2

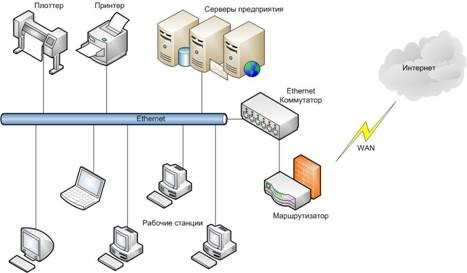

Рис. 2

Рисунок 2 отражает более сложную структуру ЛВС, отличающуюся наличием выделенных серверов, которых может быть несколько штук. Они нужны для выполнения определенных операций:

  • обеспечение защиты ЛВС путем идентификации пользователей и запрет доступа нежелательным пользователям, о также контроля доступа;
  • для работы с большими объемами информации в сетевых хранилищах;
  • для контроля работы объемных баз данных в крупных организациях и на больших предприятиях;
  • обеспечения устройств видеонаблюдения;
  • обмена и доставки сообщений, приходящих по электронной почте;
  • другими ресурсами и программами, требующими отдельно выделенного сервера.

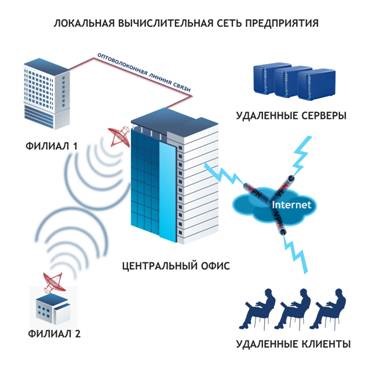

Локальная сеть, объединяющая разные территории и объекты предприятия

lcn3

Для устройства ЛВС большой протяженности используются различные способы связи. Например, если нужно провести сеть между офисом и магазином, который находится на расстоянии 1 км, а проложить кабель нет возможности, рационально воспользоваться радиоканалом. Связь, между объектами, удаленными на расстояние порядка 30 км можно обеспечить посредством оптоволоконного кабеля, если есть такая возможность.

На более значительные расстояния связь налаживается через Интернет, для чего пользуются маршрутизаторами, с помощью которых устанавливается локальная сеть VPN (виртуальная частная сеть).

Таким образом, используя возможности Интернета, создается новая ЛВС, которая защищается от несанкционированного проникновения при помощи специальных технологий. При использовании VPN на предприятии, его сотрудники могут получать равноправный доступ ко всем ресурсам сети без ограничений, которые обусловлены трудовым распорядком и корпоративной этикой предприятия.

Очень важно, что VPN могут использовать сотрудники, которые работают удаленно или находятся в командировке. Для попадания в сеть им достаточно найти подключение к Интернету, из которого можно перейти в ЛВС компании. Количество таких соединений зависит только от наличия маршрутизаторов и пропускной способности Интернет-каналов.

Независимо от типа подключения и при правильном монтаже ЛВС все сотрудники предприятия могут работать в ней, используя все возможности данной сети. При монтаже очень важно правильно разместить выделенные сервера, обеспечивающие работу. Это можно сделать несколькими различными способами:

  1. Расположение серверов в центральном офисе предприятия. Тогда обмен информацией между сервером и удаленными рабочими станциями будет происходить в онлайн-режиме.
  2. В каждом офисе может иметься отдельный сервер, который в определенное время выходит на связь с центральным сервером предприятия. Этот способ неудобен тем, что информация синхронизируется с центральной базой данных только после синхронизации (репликации). Зато такая сеть будет работать быстрее, а чтобы не перегружать сеть процесс обмена данными с центральным сервером происходит ночью.
  3. Для обеспечения безопасности данных можно расположить сервер вне предприятия. Чаще всего для этого используются компании, предоставляющие Интернет-трафик. Кроме защиты информации такое расположение сервера обеспечивает его физическую защиту.
  4. Иногда используют и смешанные варианты расположения серверов. Часто серверы офисов обмениваются данными с оделенным центральным сервером. Это позволяет повысить степень защиты данных, поскольку сервера предприятия содержат только результаты однодневной его работу, а все остальное находится на надежно защищенном удаленном сервере.
